Une nébuleuse méconnue et fascinante… mais très peu lumineuse !
| Prise de vue : |  |
| Traitement : |  |
| Intérêt RGB : |  |
| Popularité : | |
Nom : MWP 1, PN G080.3−10.4, PK 080−10.1
Type : Nébuleuse planétaire évoluée, à structure interne bipolaire
Distance : ~1650 AL
Taille : 13″
Magnitude :
Meilleure période d’observation : Eté – Automne
Une nébuleuse découverte à la faveur des rayons X
L’histoire moderne de MWP 1 commence avec RX J2117.1+3412, une source très molle détectée par ROSAT puis identifiée comme une étoile PG 1159 extrêmement chaude. En 1993, Appleton, Kawaler et Eitter publient des images profondes en Hα et en [O III] révélant autour d’elle une nébuleuse atteignant 13 minutes d’arc. Les auteurs signalent une région interne bipolaire, des extensions externes en forme de S et de fins filaments, particulièrement lisibles en OIII. La nébuleuse avait en réalité déjà été remarquée par Alain Maury sur une plaque bleue du relevé Palomar en 1987, mais c’est cette étude qui en établit l’ampleur et l’intérêt astrophysique. Le nom MWP renvoie aux travaux de Motch, Werner et Pakull sur l’étoile centrale ; l’étude d’imagerie fondatrice est celle d’Appleton et al. (1993).
Sur cette image réalisée par l’équipe NOIRLab avec le télescope Mayall de 4m, on voit parfaitement que la localisation distincte des zones Ha et OIII.
Une nébuleuse planétaire est l’enveloppe gazeuse éjectée par une étoile de faible ou moyenne masse à la fin de sa vie. Son cœur mis à nu ionise le gaz avant de devenir une naine blanche. Celui de MWP 1 est une pré-naine blanche de type PG 1159, très pauvre en hydrogène et animée de pulsations. L’astérosismologie lui attribue une température d’environ 163 000 K, une masse proche de 0,565 masse solaire et une distance de l’ordre de 450 à 500 pc, cohérente avec Gaia (Córsico et al.).
Pour l’astrophotographe, cette physique se traduit directement dans les deux couches principales. Le Hα décrit bien la structure bipolaire interne et le crochet plus lumineux au sud de l’étoile centrale. L’OIII révèle plus nettement certaines extensions externes et les filaments les plus ténus. Les deux signaux ne sont donc pas interchangeables : leur comparaison permet de lire la morphologie au lieu de simplement fabriquer une palette colorée.
Une Mathusalem… rajeunie par Gaia
Le surnom de MWP 1 vient d’un calcul publié en 1993. À partir d’une distance alors estimée à 1,4 kpc, la nébuleuse semblait mesurer environ 5,3 pc de diamètre. En supposant une expansion de 20 km/s, les auteurs obtenaient un âge minimal proche de 150 000 ans, exceptionnel pour une nébuleuse planétaire encore visible.
Les mesures astrométriques modernes changent fortement l’échelle du problème. Le catalogue Gaia EDR3 des étoiles centrales de nébuleuses planétaires donne pour MWP 1 une parallaxe proche de 2,01 millisecondes d’arc, soit une distance d’environ 499 pc. Son rayon physique moyen devient alors proche de 0,81 pc et son diamètre proche de 1,6 pc. Ces valeurs sont publiées dans le catalogue de González-Santamaría et al. (2021).
MWP 1 reste une grande nébuleuse très évoluée, mais son âge dépend de la structure mesurée, de la vitesse adoptée et du modèle dynamique. « Mathusalem » conserve donc sa valeur historique et poétique ; l’ordre de grandeur est vraisemblablement celui de quelques dizaines de milliers d’années, mais certainement pas une mesure ferme de 150 000 ans.
Alv 1, l’autre fantôme du champ
ALV1 (détail de l’image)
À quelques dizaines de minutes d’arc de MWP 1 apparaît Alv 1, ou PN G079.8−10.2. Cette petite bulle presque ronde, d’environ 4,5′, a été découverte fortuitement par l’astronome amateur Filipe Alves en novembre 2009 alors qu’il photographiait précisément MWP 1. La publication d’Acker et al. mentionne 14,1 heures en Hα, 8,6 heures en OIII et des poses BVR. Une étoile très bleue de magnitude photographique B proche de 18,2, légèrement décentrée, constitue la candidate au rôle d’étoile centrale. Sa forme ronde et sa faible brillance sont cohérentes avec une nébuleuse planétaire évoluée, même si une étude cinématique plus poussée serait nécessaire pour en raconter toute l’histoire (Acker et al. 2012).
Sa présence transforme le cadrage en véritable portrait de famille. MWP 1 est vaste, déchirée et asymétrique ; Alv 1 est compacte, douce et presque circulaire. L’une attire le regard, l’autre récompense l’exploration attentive de l’image.
Cette image a été initialement publiée sur AstroBin sous le titre erroné de « l’énigme de la nébuleuse de Mathusalem« … Cet article contribuera donc je l’espère à lever une partie de ce « mystère » qui n’en n’est plus un !
Je l’ai réalisée en nomade sous le ciel corse à l’été 2024, au fil de plusieurs nuits sans Lune et en profitant d’une grande transparence. Il fallait en effet de bonnes conditions pour réaliser les poses sur cet objet, qui est sans nul doute l’un des plus difficiles que j’ai imagé jusqu’ici… Si le signal Ha est plutôt correct (toutes proportions gardées), le signal OIII est en revanche extrêmement faible, et reste à peine visible sur des poses unitaires de cinq minutes.
Le matériel utilisé pour cette image, sur le lieu de prise de vue en Corse.
Pour cette acquisition, j’ai utilisé ma lunette Takahashi TSA-102, une caméra monochrome refroidie ZWO ASI2600MM Pro et une monture Sky-Watcher AZ-EQ6. J’ai assuré le pilotage avec N.I.N.A., puis traité les données avec PixInsight et Photoshop.
Sur les presque 27h d’acquisition que j’ai pu réaliser, près de 11h ont été dédiées aux acquisitions Ha et 12h au OIII. Cette répartition est cohérente avec la nature de la cible : un peu plus de temps est accordé à l’OIII, tandis que les quatre heures LRGB donnent de la matière au champ stellaire et permettent de conserver des couleurs d’étoiles naturelles. La luminance large bande n’est pas la couche principale de la nébuleuse elle-même ; ici, ce sont bien Hα et OIII qui portent sa structure.
Dans le résultat final, j’ai cherché à préserver le caractère diaphane de MWP 1 au milieu des vastes voiles Hα et OIII du Cygne. ALV1 reste plus discrète, mais suffisamment lisible pour créer un second point d’intérêt.
Un traitement plus agressif aurait facilement fait monter le bruit ou produit des extensions plus incertaines en terme de réalité physique.
A noter que cette image a été récompensée comme « Astrophoto de la semaine » par Optique Unterlinden et Top Pick sur Astrobin.
Matériel :
Takahashi TSA102 f/6
AZEQ6 via EQmod
ZWO ASI 2600MM-Pro (-10°)
Guidage : OAG & ASI120 Mini
Filtres Antlia Ha & OIII (3nm) et LRGB
Pixinsight – Photoshop
Date(s) de prise de vue : 4 -10 août 2024
Acquisition :
L : 12 x 300s bin1
R : 12 x 300s bin2
G : 12 x 300s bin2
B : 12 x 300s bin2
Ha : 130 x 300s bin1 (10h50)
OIII : 145 x 300s bin2 (12h05)
Intégration totale : 26h55
Cadrage et échantillonnage
Avec un diamètre maximal voisin de 13′, MWP 1 tient facilement sur un capteur APS-C associé à une lunette de 500 à 800 mm. L’enjeu est de lui laisser de l’air et d’inclure Alv 1. Préparez le cadrage sur une carte annotée et conservez une marge pour les sessions multiples. Attention, sur certains logiciels de planétarium, ces nébuleuses peuvent être introuvables avec leurs noms… il faudra donc utiliser les coordonnées précises de l’objet pour préparer le cadrage (AD: 21h17m02s.20 ; DEC: +34°12′49″.3).
C’est le cas par exemple sur Stellarium et NINA (qui permet cependant, une fois les coordonnées entrées, d’obtenir une image du champ montrant l’objet afin de préparer plus facilement le cadrage).
Le champ contient aussi 66 Cygni, ou υ Cygni, capable de générer halos et reflets. Avant d’engager plusieurs nuits, inspectez une brute de chaque filtre avec une forte STF, notamment en OIII.
Filtres et répartition du temps
Les couches Hα et OIII sont évidemment prioritaires. Une couche SII peut avoir un intérêt expérimental, mais ne doit pas réduire le temps consacré à l’OIII tant que celui-ci reste à la limite de détection. Prévoyez au moins autant d’OIII que de Hα, puis a minima une série de poses RGB pour redonner aux étoiles leur couleur naturelle en fin de traitement. En complément, une couche de luminance large bande peut servir à embellir le champ au traitement (avec le RGB) ; mais en aucun cas la détection de la nébuleuse !
Réservez les meilleures nuits à l’OIII : absence de Lune, transparence élevée, faible humidité et cible suffisamment haute. Le Hα tolère un peu mieux un ciel imparfait, mais MWP 1 est si faible qu’un ciel sombre reste préférable dans les deux bandes.
Durée des poses et volume total
Les poses de 300 secondes constituent un bon point de départ avec un CMOS moderne, mais leur durée doit être adaptée au filtre et au ciel. Vérifiez que le fond de ciel domine le bruit de lecture sans saturer inutilement les étoiles. Sur MWP 1, la validation se fait sur l’empilement, pas sur la meilleure brute d’une seule session.
Visez une intégration à deux chiffres dans chaque bande : 8 à 12 heures en Hα et 10 à 15 heures en OIII forment une base réaliste sous un bon ciel (comme pour l’image présentée ici). La transparence et la sélection des images valent davantage qu’une heure supplémentaire acquise dans de moins bonnes conditions.
Rigueur sur plusieurs nuits
Conservez une température stable, des flats adaptés et une orientation reproductible. Utilisez recentrage astrométrique, autofocus par filtre et dithering. Contrôlez FWHM, excentricité, fond et transparence : quelques images voilées peuvent créer un halo ensuite confondu avec une extension réelle.
Une approche quasi scientifique consiste à produire deux cartes Hα et OIII avec les étoiles retirées par soustraction du continuum. Acker et ses coauteurs ont utilisé des images large bande dans l’étude d’ALV1. Il faut homogénéiser les PSF, ajuster le facteur de soustraction et vérifier qu’aucun résidu n’apparaît autour des étoiles. Cette méthode aide à distinguer le gaz réel d’un halo optique.
1. Sécuriser le signal avant de chercher le contraste
Si les conditions ont changé d’une nuit à l’autre, prétraitez et alignez d’abord chaque série, puis utilisez au besoin une normalisation locale robuste avant l’intégration. Dans PixInsight, LocalNormalization peut harmoniser des fonds ou des transparences différents, mais il ne doit pas servir à sauver des poses voilées : choisissez une bonne référence, rejetez les images réellement dégradées et comparez toujours les intégrations obtenues avec et sans normalisation. Vous pouvez sur ce sujet consulter mon tutoriel consacré au prétraitement d’une image CCD monochrome.
Examinez ensuite les cartes de rejet, les gradients et la zone proche de υ Cygni. Sur un champ rempli d’émissions ténues, une correction de fond trop ambitieuse peut prendre la nébuleuse pour du bruit, ou inversement. Avec DBE, pour un retrait de gradients sur chaque brute lors du prétraitement avant empilement, placez les échantillons hors des filaments identifiés, évitez les halos stellaires et produisez au moins une version volontairement peu corrigée. La soustraction doit retirer un gradient à grande échelle, pas redessiner le fond.
Pour reprendre la méthode pas à pas, consultez mon tutoriel vidéo sur la correction du fond de ciel. A noter que sur les images empilées, GradXpert donne de très bons résultats sur ce champ.
En phase linéaire, travaillez sur chaque filtre séparément. Après le recadrage et la correction du fond, une correction de PSF peut améliorer les étoiles et récupérer une partie du flou instrumental ; appliquez-la avant la réduction de bruit linéaire et restez très modéré sur les structures non stellaires, surtout dans l’OIII. Aucun algorithme ne recrée un filament absent des données. Gardez des clones de référence et contrôlez chaque étape à 100 %, mais aussi à la taille réelle de publication. Mon tutoriel sur le traitement linéaire avec la suite X-Terminator rappelle l’ordre précis dans lequel effectuer ces opérations.
2. Privilégier un traitement « starless »
Mixage HOO en mode « starless »
Un flux de travail sans étoiles permet d’étirer MWP 1 et ALV1 sans gonfler le champ stellaire, puis de réintroduire des étoiles RGB plus fines. La séparation doit cependant être contrôlée sur les trois couches : inspectez les halos des étoiles brillantes, les cavités sombres, les petits résidus colorés et les filaments que l’algorithme aurait pu confondre avec des aigrettes ou des traînées stellaires. Corrigez ces défauts avant l’étirement, car ils deviennent beaucoup plus visibles une fois le contraste renforcé.
Les étoiles OIII sont souvent plus larges qu’en Hα. Si vous utilisez les étoiles issues des couches étroites, harmonisez leur taille avant le mixage : une réduction légèrement plus appuyée sur l’OIII, limitée par un masque, suffit généralement. Ne cherchez pas à rendre les deux couches identiques au prix d’anneaux noirs ou de profils stellaires tronqués.
Mon tutoriel sur la réduction d’étoiles explique les principes à conserver, même si les outils de séparation ont depuis évolué. BlurXTerminator fera également des merveilles sur ce champ, à condition de l’utiliser de manière modérée !
La solution la plus naturelle reste souvent de reconstruire la couleur stellaire avec le RGB. Calibrez celui-ci au stade linéaire, neutralisez le fond et vérifiez les couleurs des étoiles avant de les séparer. Étirez ensuite la couche stellaire avec retenue, puis testez plusieurs niveaux de réintroduction. Des étoiles trop lumineuses donnent un effet de collage ; trop faibles, elles semblent placées derrière la nébuleuse. Le bon compromis dépend à la fois de leur montée d’histogramme et du coefficient de réintroduction. Pour cette étape, vous pouvez vous appuyer sur mon tutoriel de calibration RGB au stade linéaire.
3. Traiter Hα et OIII comme deux images différentes
Étirez Hα et OIII séparément, puis privilégiez ici un mixage HOO — ou SHO si vous disposez d’une couche SII exploitable — réalisé avec les images déjà non linéaires. Le mixage au stade linéaire peut offrir des transitions plus subtiles sur certaines cibles, mais MWP 1 cumule deux difficultés : un signal très faible et une forte différence de luminosité entre Hα et OIII. Un étirement indépendant donne donc davantage de contrôle sur le point noir, les faibles extensions et le bruit de chaque couche.
L’OIII réclame généralement une progression plus douce. Protégez le fond avec un masque, surveillez l’histogramme et alternez de petites corrections plutôt qu’un étirement brutal. Si le bruit commence à former une texture granuleuse ou si le bord de la nébuleuse devient uniformément fermé, revenez en arrière : l’objectif est de suivre la continuité des filaments, pas d’obtenir la luminosité maximale. Vous pouvez également mélanger une version douce et une version plus étirée avec un masque de gamme afin de préserver simultanément le fond et les zones les mieux détectées.
Avant tout renforcement local, blinkez Hα et OIII et, si possible, les intégrations obtenues nuit par nuit. Comparez également les structures avec l’image de 1993 ou celle de NOIRLab. Un filament retrouvé dans plusieurs séries, ou confirmé par une source indépendante, est crédible ; un détail qui suit un gradient, un bord de capteur ou la rotation du champ est suspect. Cette vérification est particulièrement importante pour ALV1 et pour les extensions les plus faibles de MWP 1.
4. Construire la couleur sans écraser la physique
Pour la nébuleuse, une base HOO — Hα vers le rouge, OIII vers le vert et le bleu — constitue un bon point de départ. Pour obtenir une palette un peu plus complexe, vous pouvez aussi essayer R = Ha, V = (20% Ha +80% OIII) et B = OIII, puis adapter les proportions au rapport signal/bruit et à la répartition réelle des structures.

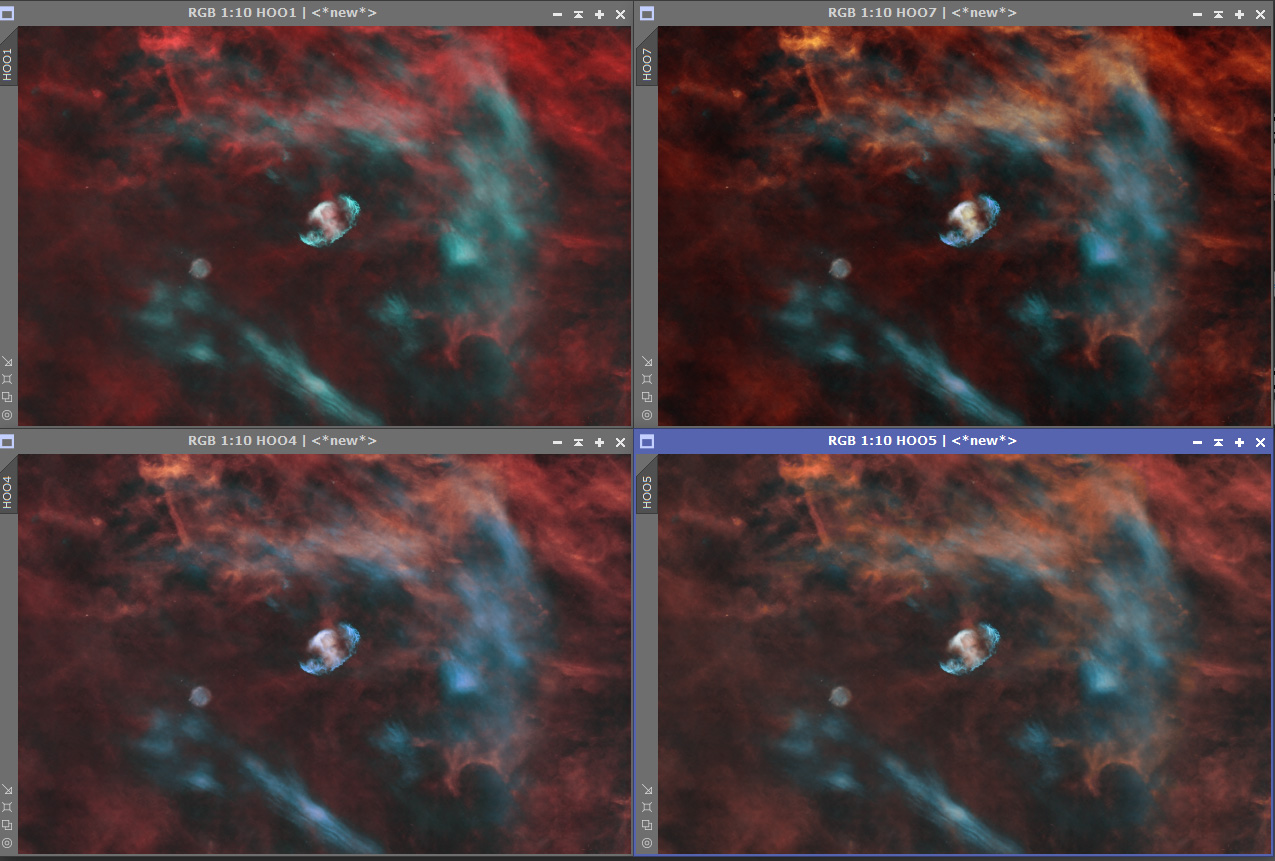

Même en HOO, il est déjà possible d’obtenir des palettes de couleurs assez variées… (mixages réalisés avec mes palettes-type HOO disponibles dans les scripts téléchargeables).
Ce type de formule n’a rien d’une prescription scientifique : elle sert seulement à construire une lecture colorée cohérente. Chaque objet réclame un mixage, sinon différent, du moins ajusté pour faire ressortir ses particularités sans uniformiser ses couches.
Équilibrez d’abord les niveaux des deux images étirées, puis ajustez la couleur avec des masques de zones. Si l’OIII est trop faible pour résister au rouge, augmentez sa contribution localement plutôt que de saturer toute l’image. À l’inverse, un cyan parfaitement uniforme dans toute la coquille signale souvent que la couleur a pris le pas sur les différences de signal.
Vous trouverez les principales formules et leur mise en œuvre dans mon tutoriel « Les mixages SHO et HOO » ; pour les ajustements localisés si besoin, voyez aussi « Masques de zones et mixages avec PixInsight ».
Évitez enfin d’utiliser Hα deux fois à pleine puissance, comme luminance puis comme canal rouge : la nébuleuse risquerait de devenir une masse rouge uniforme et les détails propres à l’OIII seraient écrasés. Une luminance synthétique pondérée est souvent préférable. Construisez-la à partir des deux couches en donnant davantage de poids à celle qui possède le meilleur rapport signal/bruit, puis utilisez un masque pour que l’OIII ne renforce que les structures qu’il détecte réellement. Pour en savoir plus sur cette opération de mixage de la couche de Luminance, vous pouvez consulter le tutoriel vidéo consacré au traitement avancé SHO où ce point est abordé.
5. Rehausser seulement les détails déjà présents
Si vous le pouvez, effectuez tous les rehaussements de détails sur les images encore starless, avant la réintroduction des étoiles, afin de vous épargner la création de masques de protection pour les étoiles…
Une égalisation locale peut mettre en valeur certaines zones internes, mais seulement après avoir stabilisé le bruit et construit un masque précis de la nébuleuse. Choisissez une échelle adaptée à la largeur des filaments, utilisez une faible intensité et préférez une ou deux passes légères à une correction spectaculaire. Mélangez ensuite la version renforcée avec l’originale et contrôlez le résultat à 100 % : le traitement ne doit pas produire la même texture dans toutes les zones ni transformer le bruit de fond en microfilaments.
Sans cœur très brillant, MWP 1 justifie peu un HDR poussé. Travaillez plutôt le contraste aux grandes et moyennes échelles, puis réservez les outils fins aux structures effectivement résolues. Une bonne vérification consiste à masquer provisoirement les étoiles (si vous n’êtes pas en starless…), à comparer avant/après par clignotement et à réduire l’opacité de l’effet jusqu’à ce que son absence se remarque davantage que sa présence. Je développe cette logique dans mon tutoriel sur le renforcement des détails avec PixInsight.
Exemple d’accentuation correcte (à gauche) et beaucoup trop appuyée (à droite) : l’utilisation d’outils reposant sur l’IA peut « inventer » des détails !
Attention à toujours veiller à ne pas trop pousser les curseurs : une accentuation trop appuyée, ou pire encore l’utilisation de certaines fonctions de renforcement des détails par l’IA – comme le propose désormais Photoshop via Topaz – peut conduire à la création de faux détails. L’exemple sur l’image ci-contre est particulièrement frappant à ce niveau !
L’homogénéité du niveau de détails sur l’ensemble de l’image est également un critère important pour apprécier la pertinence des traitements réalisés.
Un conseil personnel pour finir : laissez ALV1 discrète. Cette petite bulle est un excellent témoin de surtraitement : si elle devient brillante, parfaitement circulaire ou bordée d’un liseré net alors qu’elle reste à peine perceptible dans les couches de départ, le contraste local, la saturation ou la réduction de bruit ont probablement été poussés trop loin. Par ailleurs, ALV1 est nettement moins lumineuse que MWP1, comme on peut le constater sur les brutes et sur les images empilées : respecter la réalité physique des objets est toujours une bonne ligne directrice de traitement !
Un champ un peu plus large permettrait d’inclure beaucoup plus de nébulosités en Ha, qui sont abondantes dans cette région du ciel ; comme on peut le voir sur l’image de Goran Nilsson ci-contre.
Naturellement, si cette augmentation du champ se fait par la réduction de la focale de l’instrument, cela implique une baisse de la résolution et donc la perte de nombreux fins détails dans la nébuleuse MWP1… il faut donc privilégier un capteur plus grand, soit la réalisation d’une mosaïque.
L’ajout d’une couche SII, même si elle impliquerait encore une bonne dizaine d’heures de poses, pourrait amener un peu plus de nuances dans les teintes et les transitions entre les zones ; contribuant ainsi à rendre plus complexe la palette de couleurs. Mais l’apport réel de cette couche SII reste dans tous les cas assez marginal, donc d’un intérêt relatif…
